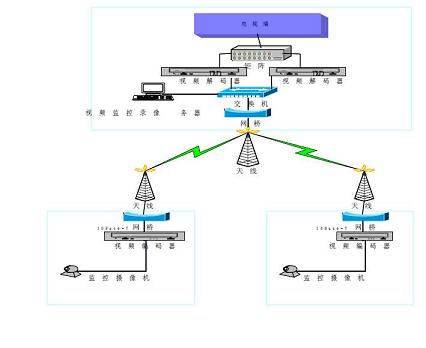

下图是网络视频监控的常见拓扑结构

典型应用图

    图中，监控摄像机接到视频编码器的输入端，通过无线网桥构成的无线网络，将视频数据传输到监控中心，再通过网络交换机和录像服务器进行录像，以及矩阵相连然后将视频画面显示在电视墙上。视频编码部分可以是我们的STR-MP401,也可以是网络球机，网络摄像机等等，无线部分使用我们的大功率无线AP、Bridge进行构建，选用适当的天线，13dbi定向天线可以传输5~8公里的距离，并且电视墙上可以显示流畅的视频画面。

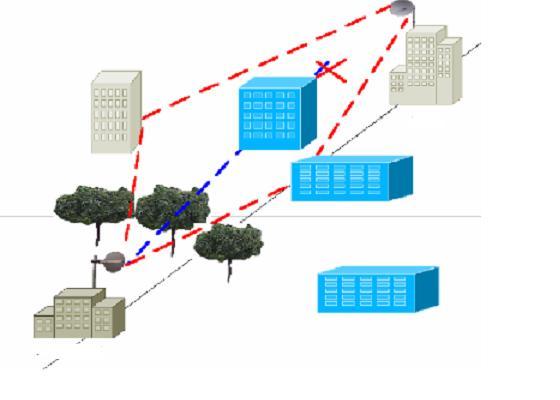

   NLOS非视距情形

   对于有非视距的情形，可以用我们的AP/Bridge进行中继，也可以使用我们的Mesh路由器构建Mesh网络进行传输。
